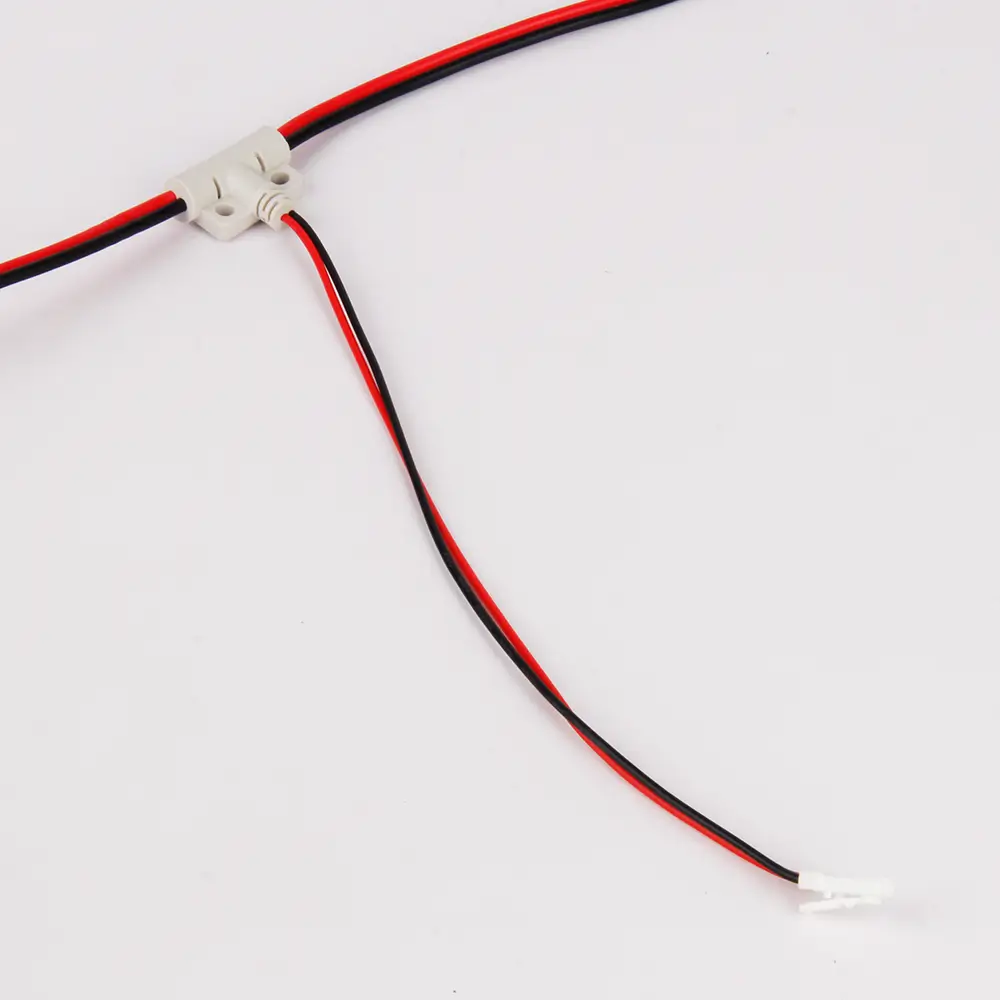

Trepi valgusmooduli ühenduskaabel pistikutega, 250x400mm

Kirjeldus

Ühendab kogu trepivalgustuse süsteemi üheks tervikuks

BS-TS T-kaabel on oluline komponent MiBoxeri trepivalgustuse süsteemis, mis võimaldab ühendada LED moodulid, sensorid ja juhtseadme üheks toimivaks lahenduseks. Tänu T-kujulisele ühendusele saab iga trepiastme valgusti lihtsalt ja loogiliselt süsteemi lisada.

See kaabel on loodud spetsiaalselt 2-juhtmelise PLC süsteemi jaoks, kus nii toide kui ka signaal liiguvad sama kaabli kaudu – tulemuseks on kiirem ja lihtsam paigaldus.



Peamised eelised

Lihtne ja loogiline ühendamine (plug & play)
Ühendab LED moodulid, sensorid ja kontrolleri
Vähendab kaablite hulka (2-wire süsteem)
Kiirem ja mugavam paigaldus
Sobib kogu MiBoxer trepivalgustuse süsteemiga



Kuidas see töötab?

T-kaabel toimib kui “jaotuspunkt” iga trepiastme juures:

• Üks haru → LED moodulile
• Teine haru → järgmisele astmele
• Pealiin → ühendus kontrolleri ja sensoritega

Nii luuakse järjestikune süsteem, kus kõik astmed on omavahel ühendatud

Tavaliselt:

• esimene kaabel ühendatakse kontrolleri ja esimese sensori külge

• seejärel jätkub ühendus astmelt astmele kuni viimase valgustini



Tehniline info

• Tüüp: T-ühenduskaabel (splitter)
• Süsteem: 2-wire PLC
• Kaablite vaheline kaugus: ~400 mm
• Juhtmed: punane/must (toide + signaal)
• Ühilduvus:
  • BS64 juhtseade
  • BS-L2 LED moodulid
  • PIR sensorid



Kasutusvaldkonnad

• Trepivalgustuse süsteemid
• Nutikad LED lahendused
• Eramajad ja korterelamud
• Hotellid ja äripinnad



NB! Oluline teada:

• Iga trepiastme kohta on vaja ühte T-kaablit
• Kaablite arv sõltub astmete arvust ja süsteemi konfiguratsioonist
• Ei tööta iseseisvalt – vajalik koos kontrolleri ja LED moodulitega



Miks see toode on oluline?

Ilma T-kaablita ei tööta süsteem korrektselt – see on komponent, mis seob kogu trepivalgustuse loogiliseks tervikuks.

Kui kontroller on “aju”, siis T-kaabel on närvisüsteem, mis viib signaali iga trepiastme valgusmoodulisse .
